| 設備名稱與型號 | · 750℃&24T平板熱壓機 (135x135 mm,上下板獨立控溫) HP-100（750℃） |
| 熱壓機構成 | · 上下平板熱壓系統 · 壓力控制系統 · 水冷系統 |
| 上下平板熱壓系統 | · 可放入樣品的最大尺寸：長*寬*高=135*135*55mm · 上下加熱平臺在冷態下的平面度為0.02mm（在100*100mm范圍內） · 兩塊135mm*135mm加熱平臺，采用耐熱不銹鋼制成，最高可承受溫度為750℃（＜30min） · 加熱管安裝在加熱平臺的內部，以達到快速加熱的效果 · 兩個精密的溫控系統可設50段升降溫程序，控溫精度為±10℃，750度恒溫時的溫度波動±3℃，分別獨立控制兩個加熱平臺 · 溫控系統采用PID方式進行溫度調節，并帶有過熱和斷偶保護。最高工作溫度為750℃（＜30min） · 連續工作溫度為700℃ · 推薦升溫速率：≤5℃/min · 可選購軟件和PC接口安裝在控溫儀表上，可將溫度程序和溫度曲線導入到電腦中
|
| 壓力控制系統 | · 手動油壓機 · 油缸直徑：φ79mm · 油缸行程：＜55mm · 最大工作壓力和壓強：24T同時樣品實際承受壓強值≤100Mpa · 手動加壓，標配機械壓力表顯示壓力，可選配數顯壓力表顯示壓力

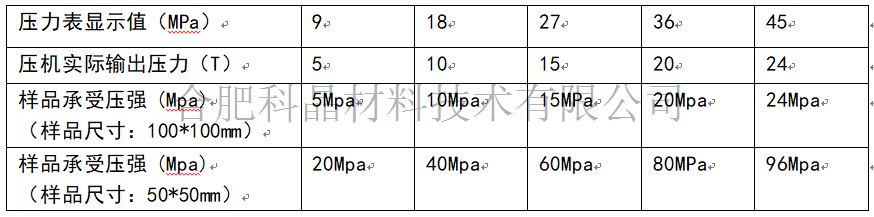

· 壓力表顯示值、壓機實際輸出壓力和樣品實際承受壓強對照表如下
· 對照表中壓力表顯示值和壓機實際輸出壓力是實測數據，如果需要其它壓力值，可以參考本公司推算的公式： · 壓機實際輸出壓力(T)=壓力表顯示值(MPa)* 系數 0.55 · 樣品承受壓強請根據不同樣品尺寸，根據壓強=壓力/面積公式進行計算得到 · 在不超過機器最大工作壓力24T的前提下，樣品實際承受壓強值必須≤100 Mpa，否則容易損壞機器的上下壓板 |
| 水冷部分 | · 兩個冷卻板分別設置在上下加熱板上，外部為Φ12mm水管連接件，該設計可實現對熱壓平板的快速冷卻 · 可選購本公司循環水冷機KJ-5300進行水循環冷卻 · 工作電流：0.6-8.4A · 制冷量：8188Btu/h · 水箱容量：10L · 最大流量：15L/min
|
| 外形尺寸 | · 溫控系統外形尺寸：360（長）× 300（寬）× 175（高） mm · 壓力機外形尺寸：325（長）× 480（寬）×585（高） mm · 壓機絲桿升到最高尺寸：325（長）× 480（寬）× 645（高） mm
|
| 總機電源 | · AC 220V 50/60HZ |
| 功率 | · 3.7KW |
| 重量 | · 75KG |
| 質保 | · 一年保修，終身技術支持 |
使用注意事項 | ·不可過壓過溫使用，最高溫度為750℃，最大工作壓力≤24T同時樣品最大承受壓強≤100Mpa； ·加熱前請務必通上水冷，防止損壞壓力機，使用前請檢查水冷機的水位情況。 ·在升溫過程中，壓力會隨著溫度上升而上升，故請確定好開始試壓到的壓力，防止壓力上升后超過上限值。 ·現場請留有工作人員，防止過壓后能及時泄壓。 ·定期在各滑動部分和運動部分加少量潤滑油（30＃機油）。 ·機器在較長時間沒有使用時，使用前須擰開放油閥，搖動搖桿數次使系統充滿油后再進行工作，使壓力加到額定數值。 ·當壓力升到所需壓力時，由于單向閥關閉時的滯后影響使壓力表會略掉壓，這不是設備的故障，可以手動補一點壓力達到額定數值以保持壓力的恒定。（此情況只適合于不加熱的狀態下，加熱狀態下壓力會隨著溫度的上升而上升） ·如機器長期不使用，請將壓力機打到2-3Mpa（保證在常溫下），并擰緊放油閥以及注油閥的螺釘。 ·保持整個機器的清潔。防止粉塵，最好將機器放在一個無粉塵的環境中工作。 |
